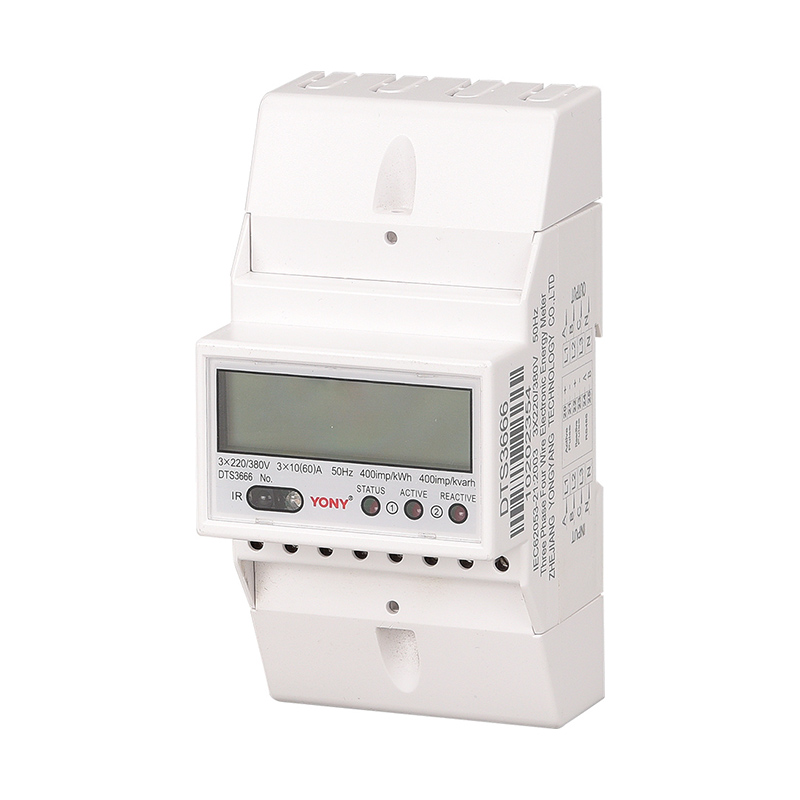

4 compteur électrique modulaire triphasé à quatre fils sur rail DIN

État de disponibilité:
Quantité:

Spécifications et paramètres

1.Pécifications



TAPER

Classe / Hz

TENSION NOMINALE

Courant standard

Trois fils de quatre phases

Classe 1

50Hz / 60Hz

3 × 220 / 380V

3x230 / 400V

3x240 / 415V

3 × 1.5 (6) A

3 × 2.5 (10) A

3 × 5 (20) A

3 × 10 (60) A

3 × 15 (60) A

3 × 20 (80) A



2. Erreur de base (limite d'erreur de base de la charge équilibrée)


Valeur actuelle

Facteur de puissance (cosφ)

Limite d'erreur (%)

Connexion directe

Connexion CT

Classe1

Classe2

0.05Ib≤i <0.1ib

0.02in≤i <0.05in

1.0

± 1.5

± 2.5

0.1ib≤i

0.05in≤i

1.0

± 1.0

± 2.0

0.1ib≤i <0.2ib

0.05in≤i <0,1in

0.5 (inductif)

± 1.5

± 2.5

0,8 (capacitif)

± 1.5

0.2Ib≤i≤Imax

0.1in≤i≤Imax

0.5 (inductif)

± 1.0

± 2.0

0,8 (capacitif)

± 1.0


Remarque: (IB est le courant de base En est noté actuel IMAX est le courant maximum)

La limite d'erreur (%) entre chaque point de courant avec une charge déséquilibrée: classe1, ± 2,0; Classe2, ± 3,0


3.Starting

Lorsque la tension nominale, la fréquence nominale et le facteur de puissance sont 1,0, le courant chargé est de 0,004IB (classe1), 0,005IB (classe2), le mètre doit démarrer et mesure de l'énergie en continu.


4.Breaking

Lorsque le circuit de tension est chargé avec une tension 1.15 fois de la tension nominale et il n'ya pas de courant dans le circuit de courant, le compteur est supposé ne pas générer plus d'une impulsion.


5. Gamme de tension de travail

 Tension de travail normale: 0.9un ~ 1.1un

 Limite de tension de travail: 0.0Un ~ 1.15un


6. Perte alimentaire

Perte de puissance de la ligne de tension dans chaque phase≤2w / 10va

Perte de courant de la ligne de courant dans chaque phase≤4.0va


Condition 7.L'animentation

Température de travail standard: -40 ℃ ~ + 75,

Limite de température de fonctionnement: -45 ℃ ~ + 80

Limité de stockage et de température de transport: -25 ℃ ~ + 70

Humidité relative: moyenne annuelle ≤ 75%

Rang de protection: IP54


8.Configuration et dimension



9. Performance de la manière

Le produit répond à chaque indice de sécurité et exigence stipulée dans GB / T 17215-2008


10. Diagramme des terminaux de ligne(Voir le diagramme de câblage des terminaux pour plus de détails):

Type direct triphasé à quatre fils (Tension 3 × 220 / 380V, courant ≥ 3 × 5 (20) A)


03


Schéma de câblage des bornes de ligne (voir le schéma de câblage des bornes pour plus de détails):

Type direct à quatre fils triphasé (Tension 3 × 220 / 380V, courant ≥ 3 × 5 (20) A):


04


Iv.fonctions

Mesure 1.Asergy

Il mesure une énergie active totale.Avec une alimentation en trois phases, le compteur continuera à mesurer l'énergie avec précision, même avec une ou deux phases coupées.

Fonction d'indication manquante 2.Phase

Trois indicateurs de lumière sont utilisés pour indiquer s'il est manquant de phase. Les indicateurs A, B et C indiquent l'absorption de la phase A, de la phase B et de la phase C de manière correspondante.
